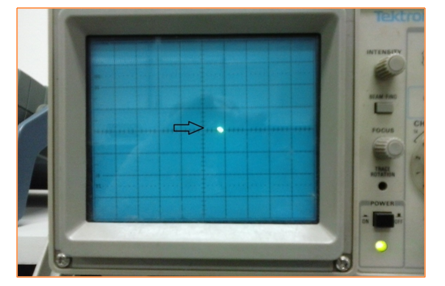

No caso da deflexão horizontal, mostrada na figura anterior, a tensão aplicada fará o ponto se deslocar para a direita, conforme mostra a figura a seguir, onde foram indicados pela seta a origem e o sentido do ponto deslocado.
|
| |
|
|
| |
|
Se aplicarmos às placas de deflexão vertical, por exemplo, uma tensão contínua, oriunda de um circuito onde queiramos conhecer o valor da tensão, o feixe luminoso irá se deslocar verticalmente e formará um ponto luminoso na tela.
|
| |
|
Dependendo do módulo dessa tensão, o ponto irá se deslocar uma única vez e parar em algum ponto da mesma. Graduando-se a tela através de um reticulado, poderemos determinar o valor dessa grandeza, usando assim, o osciloscópio como um voltímetro.
Utilizando-se de amplificadores, poderemos medir tensões de valores muito baixos (milivolts), até tensões de valores elevados, através de circuitos ou pontas de prova atenuadoras.
|
| |
|
Se aplicarmos às placas de deflexão vertical uma tensão variável no tempo, mantendo as placas de deflexão horizontal sem tensão aplicada, o feixe se movimentará para cima e para baixo, conforme a tensão atinja valores positivos e negativos, respectivamente.
Neste caso o que se observará na tela será o movimento, ora para cima, ora baixo do ponto luminoso, conforme mostra o vídeo 1, na página a seguir, onde foi usada uma senóide.
|
| |
|
