Da mesma forma, se posicionarmos um par de placas metálicas paralelas entre si, no sentido vertical (F) e aplicarmos uma diferença de potencial elétrico contínuo entre elas, o feixe de elétrons irá se deslocar do centro da tela para a direita ou para a esquerda, dependendo da polaridade aplicada às mesmas. Por esta razão, essas placas são chamadas de Placas de Deflexão Horizontal.
|
| |
|

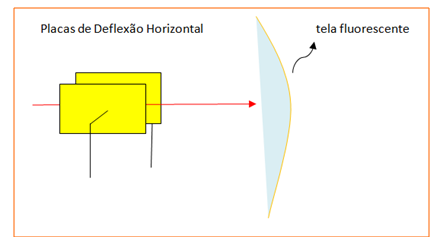

Veja, na figura que segue, o esquema com as placas não polarizadas.
|
| |
|
|
| |
|

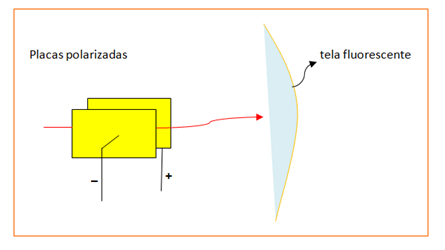

Veja, na figura que segue, o esquema com as placas polarizadas.
|
| |
|
|
| |
|
