Pelo que foi visto anteriormente, o osciloscópio deverá ter os seguintes estágios:
|
| |
• Fonte de Alimentação;
• Amplificador de Tensão Vertical;
• Amplificador de Tensão Horizontal;
• Varredura;
• Circuito de Sincronismo;
• Circuitos para Controle de Foco, Controle de Luminosidade, Controle para Posicionamento do Ponto Luminoso, entre outros.
|
| |
|

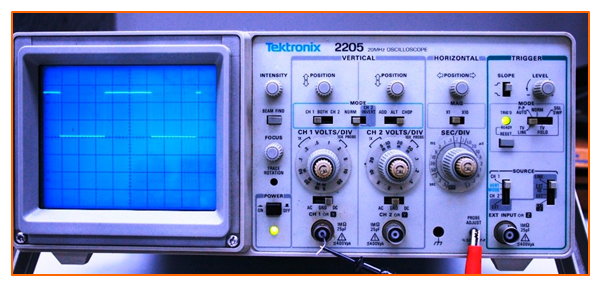

A figura a seguir mostra um osciloscópio com dois canais, que permite visualizar duas funções ao mesmo tempo e os respectivos controles.
|
| |
|
|
| |
|
