Se na saída desse canhão acrescentarmos um par de placas metálicas na horizontal (G), como se fossem um capacitor, de tal forma que o feixe eletrônico passe entre elas, e polarizarmos a placa superior de modo que fique mais positiva que a inferior, através da aplicação de uma tensão contínua, o feixe de elétrons (negativo) será atraído verticalmente pela placa de potencial positivo e, chocando-se com a tela, formará um ponto luminoso no alto da mesma. Essa posição do ponto luminoso dependerá do valor da tensão aplicada às placas.
|
| |
|
Dependendo da polaridade e do valor da tensão aplicada às placas, o feixe será direcionado para cima ou para baixo, daí as placas serem denominadas de Deflexão Vertical.
|
| |
|

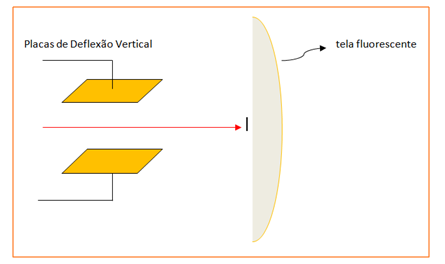

Veja, na figura que segue, o esquema com as placas não polarizadas.
|
| |
|
|
| |
|

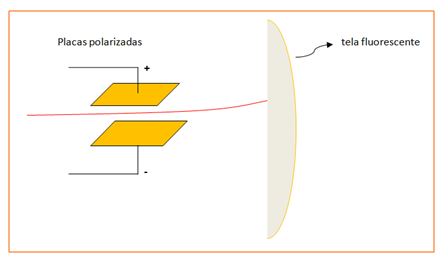

Veja, na figura que segue, o esquema com as placas polarizadas.
|
| |
|
|
|
