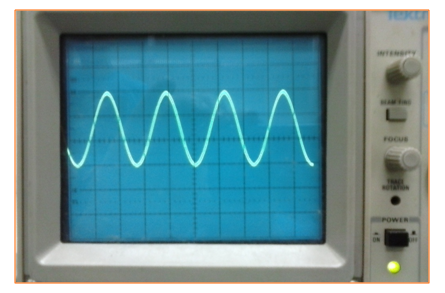

Se aumentarmos a frequência da tensão senoidal veremos o ponto luminoso se deslocar mais rápido, reproduzindo a forma de sinal que estamos pesquisando e que é mostrado na figura a seguir.
|
| |
|
|
| |
|
Se a tensão que está sendo analisada for uma onda quadrada, por exemplo, ajustando a frequência de varredura da função “Dente de Serra”, aplicada às placas de deflexão horizontal, visualizaremos na tela do osciloscópio a mesma forma de onda, porém mais compacta ou mais larga, cabendo ao usuário escolher a frequência de varredura que mais informações possa lhe trazer.
|
| |
|

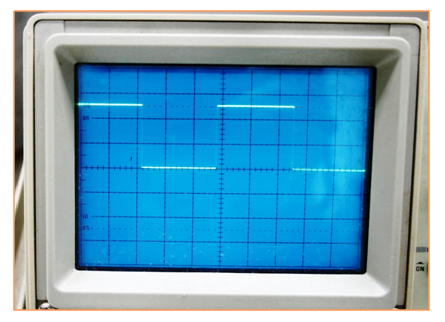

Na figura a seguir, foi selecionada uma varredura tal que permitisse a visualização de dois períodos completos da onda quadrada.
|
| |
|
|
| |
|
