Devido a sua simplicidade e robustez, o sistema de transmissão digital binário digital é um dos mais utilizados. Além disto, sob o ponto de vista teórico, o caso binário, sendo o mais elementar, permite obter interpretações do modelo matemático e serve como referência para avaliação de outros sistemas com número maior de mensagens.
Em Deteção
Binária com Receptor Ótimo Linear foi estabelecida a
estrutura do receptor ótimo em uma transmissão binária
como sendo um filtro linear seguido de um detetor de limiar. Será
verificado agora que este receptor pode ser obtido a partir da estrutura
geral do receptor ótimo mostrada na Figura
11. Para o caso M=2, este receptor assume a forma da Figura 13. Este
esquema pode ser simplificado analisando a comparação efetuada
entre x1 e x2, expressa pela desigualdade
(45)
|
Esta desigualdade pode ser reescrita como
(46)
|
onde .
Observa-se, então, que esta desigualdade permite reduzir o receptor
ótimo para o caso binário a um filtro casado ao sinal diferença.
Note-se ainda que o lado direito de (46) corresponde ao limiar de deteção
que, de acordo com as conclusões apresentadas em Deteção
Binária com Receptor Ótimo Linear, é dado por
(47)
|
onde o símbolo (‘) representa o
sinal na saída do filtro de recepção. Neste caso
(48)
|
E, portanto,
(49)
|

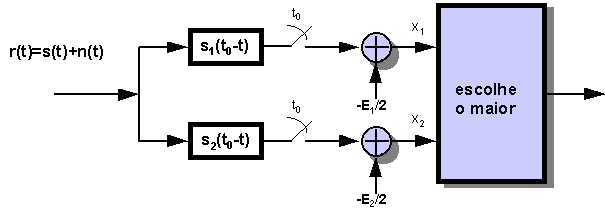

Figura 13 - Receptor ótimo para sinais binários
