Para analisar a interferência entre
símbolos em sinais com modulação de amplitude e fase
é necessário analisar a filtragem de sinais de alta frequência
e faixa limitada. Estes sinais são chamados de sinais passa-faixa.
Qualquer processamento linear sobre um sinal passa-faixa é equivalente
à passagem por um filtro passa-faixa, ou seja, um filtro cuja resposta
ao impulso é um sinal passa-faixa. Por outro lado, todo sinal passa-faixa
pode ser expresso por
(37)
|
Assim, a filtragem de um sinal passa-faixa
m(t) por um filtro passa-faixa de resposta ao impulso c(t) pode ser geralmente
expressa por
(38)
|
onde x(t) é o sinal de saída
do filtro. Pode-se mostrar que
(39)
|
A análise da interferência
entre símbolos pode ser feita com base no resultado acima. Deve-se
lembrar que o demodulador coerente de sinais com amplitude e fase recupera
as componentes em fase e em quadratura do sinal de entrada. Assim, a interferência
entre símbolos deve ser avaliada observando as componentes xc
e xs posteriormente filtradas pelo filtro h(t). Pode-se
mostrar que a interferência entre símbolos é dada por
(40)
|
onde
(41)
|
Comparando-se com a expressão
(12) para a interferência entre símbolos em sistemas PAM,
nota-se que aqui ela apresenta uma parcela adicional correspondente à
interferência dos símbolos da outra portadora
{b k}. Genericamente, a interferência
entre símbolos em sistemas com modulação de amplitude
e fase faz com que, em vez de um único ponto correspondente a uma
dada mensagem, se tenha no espaço de decisão, um grupamento
de pontos, como indicado na Figura 11.

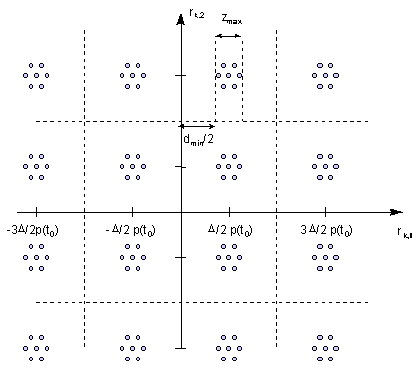

Figura 11 - Ilustração da interferência entre símbolos em um sistema QAM-16
A filtragem passa-faixa
pode
ter uma representação formal bastante simplificada introduzindo-se
a definição de envoltória complexa de um sinal passa-faixa
x(t), ou seja,
(42)
|
Com isto os sistemas
com modulação de amplitude e fase podem ser analisados
pelo modelo da Figura 12.

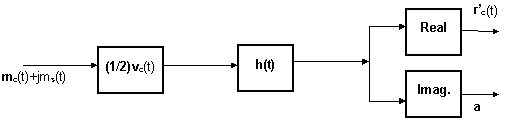

Figura
12 - Modelo equivalente complexo para análise de sistemas com modulação
de amplitude e fase
