Introdução
Consideremos um sitema de controle cuja função
de transferência global possa ser expressa por:
A resposta do sistema será função
da localização dos pólos, ou seja, das raízes
de , onde
k é um parâmetro a ajustar.
O lugar das raízes consiste do traçado
da localização das raízes de p(s) + k.q(s) em função
de k.

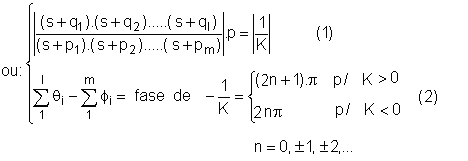

Para definir o lugar das raízes, fatora-se p(s) e q(s):
Os lugares das raízes consistem de todos "s" que satisfazem a equação acima para todo K.

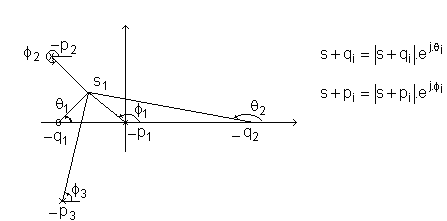

Observe-se que, para cada s (
por exemplo), os termos da equação podem ser considerados
vetores.
Então:
Qualquer ponto que satisfaz (2) para algum "n" é uma raiz de p(s) + k.q(s) = 0.
A partir da condição angular (2) pode-se retirar uma série de propriedades.
