As representações das três funções são:
impulse(k) é a função impulso unitário no tempo discreto na origem.
step(k) é a função degrau unitário no tempo discreto na origem, exatamente como foi apresentada.
ramp(k) é a função rampa unitária no tempo discreto na origem, exatamente como foi apresentada.
As operações são:
Soma – representada por +
Subtração – representada por –
Produto de constante com função – representado por *
Produto de duas funções – representado por .*
Deslocamento no tempo de uma função – f(k - \rho); \rho \in \mathfrak{Z}
Para criar uma nova função, y(k), combinam-se as três funções básicas através das operações, podendo-se usar constantes. Veja o exemplo a seguir:
y(k) = u_{-1}(k) - u_{-1}(k - 5)
Na sintaxe proposta, ela é escrita:
y(k) = step(k) - step(k - 5)

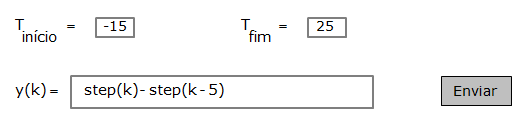

Sua submissão ao SciLab se daria através de:

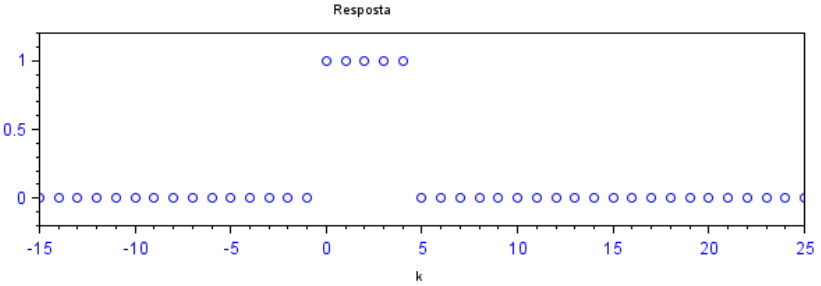

Submetida ao SciLab, sua resposta sob forma gráfica seria:
|
