ENERGIA DE SINAIS NO TEMPO DISCRETO

Impulso Unitário no Tempo Discreto na Origem

O Impulso Unitário no Tempo Discreto na Origem é designado por \delta(k). Ele é definido como:

\delta(k)=\left\{\begin{matrix} 1;\; k\; =\; 0\; \\ 0;\; k\; \neq\; 0\; \end{matrix}\right."

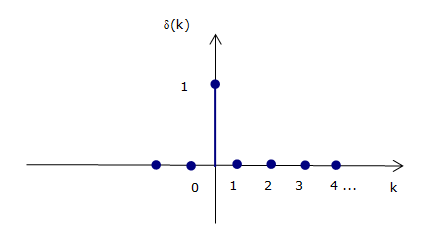

Sob a forma gráfica ele é:

Degrau Unitário no Tempo Discreto na Origem

O Degrau Unitário no Tempo Discreto na Origem é designado por u_{-1}(k). Ele é definido como:

$u_{-1}(k)=\left\{\begin{matrix} 1;\; k \geq 0 \\ 0;\; k < 0 \end{matrix}\right.$

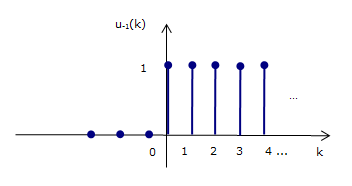

Sob a forma gráfica ele é:

Rampa Unitária no Tempo Discreto na Origem

A Rampa Unitária no Tempo Discreto na Origem é designada por u_{-2}(k). Ela é definida como:

$u_{-2}(k)=\left\{\begin{matrix} k;\; k \geq 0 \\ 0;\; k < 0 \end{matrix}\right.$

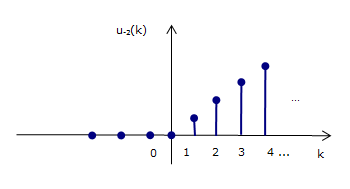

Sob a forma gráfica ele é:

SIMULAÇÕES EM ENGENHARIA ELÉTRICA

ENERGIA DE SINAIS NO TEMPO DISCRETO

AS TRÊS FUNÇÕES

Três funções são muito utilizadas no estudo de Sinais & Sistemas, Sistemas de Controle, Circuitos Elétricos e outras áreas afins. Elas são:

Impulso Unitário no Tempo Discreto na Origem

Caso você não se lembre da função, clique na lupinha.

Degrau Unitário no Tempo Discreto na Origem

Caso você não se lembre da função, clique na lupinha.

Rampa Unitária no Tempo Discreto na Origem

Caso você não se lembre da função, clique na lupinha.

Estas três funções podem ser combinadas para gerar outras. E as funções resultantes das operações podem facilitar certos tipos de cálculos.

Este objeto apresenta uma ferramenta para calcular a energia com as três funções. Veja, a seguir, as convenções de representação das funções e a sintaxe para combinar as mesmas.
