Será considerado neste exemplo o
cálculo de desempenho do sistema PSK-4 que transmite, para cada
par de dígitos binários, o sinal A cos(w
ct +f
) em [0,T] onde f
é uma fase escolhida no conjunto {p
/4, 3p /4,
5p /4 e
7p /4} de
acordo com um determinado esquema de codificação. No receptor
é detetada uma fase.
Sabendo-se que a probabilidade
onde a ¹
b , é
igual a 10-2 quando a fase detetada é vizinha da fase
transmitida e 5 x 10-3 quando a fase detetada é a fase
oposta à fase transmitida, deseja-se calcular a probabilidade de
erro do receptor e a taxa de erro obtida com os seguintes esquemas de codificação:
(I)
|
|
|
|
|
|
|
|
|
|
(II)
|
|
|
|
|
|
|
|
|
|

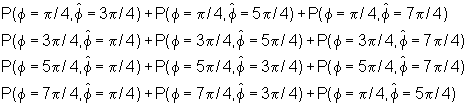

Aplicando-se a equação (75) tem-se
P(E) =
BER = 0,07

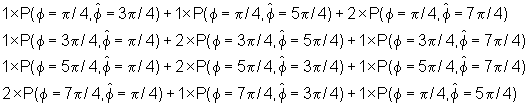

Repetindo a mesma formulação para o esquema (ii) obtém-se
E(ne) = 4.[(2).10-2 + (2).5.10-3] = 0,12
O melhor resultado obtido com o esquema (ii) se explica facilmente pelo fato de que a codificação (ii) é uma codificação de Gray, onde as fases vizinhas estão associadas a palavras binárias que diferem apenas em 1 bit ao contrário do esquema (i) onde a diferença pode ser de 2 bits. Como o erro para uma fase vizinha é mais provável do que o erro para uma fase oposta, a média de bits errados será menor no esquema (ii).
