Certos testes são impossíveis sem a injeção de um sinal no circuito em estudo. Isso pode ser fornecido por um simples oscilador de teste, modelos dos quais são publicados de tempo em tempo em muitas revistas de eletrônica. É quase impossível comprar um. Tal instrumento consiste de um simples oscilador que habilita um sinal de 1 Khz a ser injetado em um circuito, por exemplo, de áudio. Esse sinal pode ser rastreado através de um circuito com um pequeno amplificador de "headphones".

Geralmente, contudo, geradores mais sofisticados são exigidos. No caso de circuitos de áudio, um gerador de onda senoidal ou, preferencialmente, um gerador de funções é necessário. Um gerador de onda senoidal gera somente uma saída senoidal, enquanto que um gerador de funções, adicionalmente, gera formas de onda de saída triangulares e retangulares. Para testar transmissores, receptores e equipamento associado, um gerador de sinal RF, cuja saída pode ser modulada, é necessário.

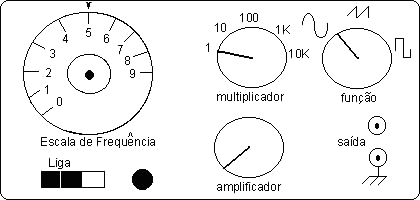

A figura (2.1) mostra um modelo padrão, onde descrevemos a finalidade de cada controle.


Figura (2.1) : Gerador de Funções

Escala de freqüência: Permite o ajuste do algarismo da freqüência a ser multiplicado.

Multiplicador: Seleciona um fator multiplicativo para a escala de freqüência.

Função: Seleciona a função a ser gerada: senoidal, triangular ou quadrada.

Amplitude: Ajusta a amplitude do sinal de saída.
