A Transmissão do Calor

Num sistema térmico estavel e operando em regime permanente, o fluxo térmico – PD – entre 2 pontos distintos com temperaturas TJ e TA respectivamente, depende da Resistência Térmica – q JA – do meio que os separa.

TJ – TA = q JA. PD


q JA= q JC + q CD + q DA
(1)

onde: q JC = resistência térmica junção-carcaça [ver manual do componente]

q CD = resistência térmica carcaça-dissipador [idem]

q DA = resistência térmica dissipador-ambiente

Esta equação é análoga à lei de Ohm, se associarmos:


diferença de temperatura Þ
D V diferença de potencial
fluxo térmico PD Þ
 I corrente
resistência térmica q Þ
R resistência elétrica

O encapsulamento dos semicondutores é padronizado e o valor de q JA pode ser encontrado nos manuais. Na tabela a seguir são mostrados alguns valores típicos com TJ(max) = 1800C   e  TA(max) = 500C, onde:

q JAr – resistência térmica junção-ambiente, sem dissipador adicional

q JD – resistência térmica junção-dissipador

PDmax – potência dissipada máxima com dissipador e ventilação forçada



Encapsulamento
q JD- (0C/W)
q JAr- (0C/W)
PDmax – (W)
TO-3
1,0-1,6
35-45
200
TO-66
3-4
50-70
50
Tabela 1

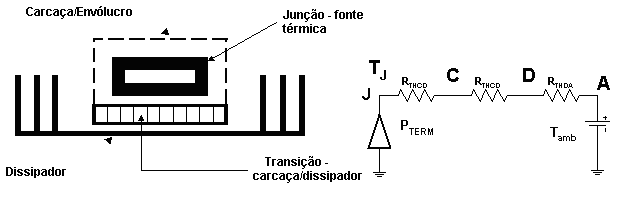

 Figura 1
