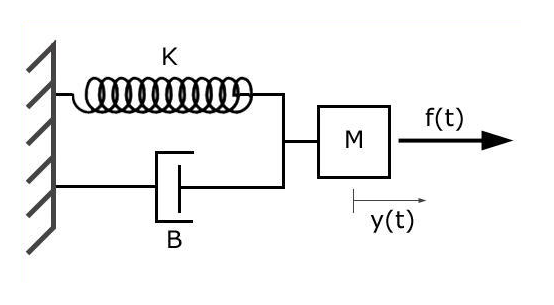

Considerar el sistema masa-muelle-amortiguador de la figura siguiente:
Si la función de transferencia el del tipo:
\frac{\omega_{n}^2}{s^2 + 2 \xi \omega_{n} s + \omega_{n}^2}
a) Para
\omega_{n}= 10 , examinar diferentes valores de
\xi:
• Dos valores menores que 0.5.;
• Valor igual a 1;
• Dos valores mayores que 1.
¿Qué diferencias pueden ser observadas en el sistema? ¿El diagrama varió? ¿El margen de fase o el margen de ganancia variaron?
b) Para
\xi = 0.5, examinar diferentes valores de
\omega_{n}= 10 :
• Dos valores menores que 0.5;
• Valor igual a 1;
• Dos valores mayores que 10.
¿Qué diferencias pueden ser observadas en el sistema? ¿El diagrama varió? ¿El margen de fase o el margen de ganancia variaron?
