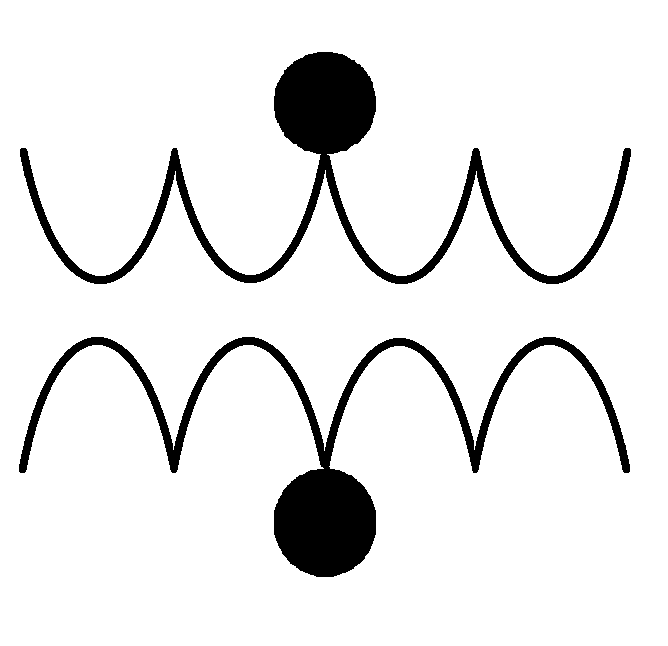

Símbolo para o transformador:

Transformador da Subestação
fechar

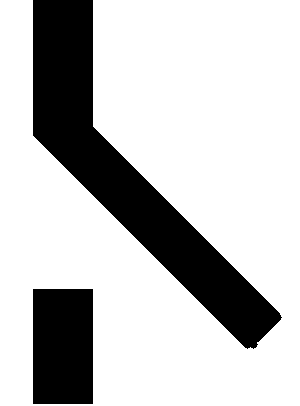

Símbolo para as chaves:

Chave
fechar

Símbolo para disjuntor:

Disjuntor

SIMULAÇÕES EM ENGENHARIA ELÉTRICA
Aumentar fonte Reduzir fonte Restaurar fonte Aumentar contraste





























SUBESTAÇÃO BARRAMENTO DUPLO DISJUNTOR E MEIO

INTRODUÇÃO

A subestação tem como objetivo principal atender os consumidores que estejam conectados a seu sistema de distribuição, dessa forma a potência de entrada no transformador da subestação, para lembrar de seu símbolo aperte na lupinha detalhes, deve ser suficiente para suprir a demanda de energia. As subestações de energia elétrica apresentam diversas configurações de barramento denominadas arranjos.

Este simulador tem o objetivo de emular o comportamento de um arranjo de barramento duplo disjuntor e meio. O arranjo é composto por dois barramentos conectados a dois transformadores, fazendo uma formação em anel. Cada barramento apresenta três disjuntores, para lembrar de seu símbolo aperte na lupinha detalhes e esta conectado a dois consumidores. A origem do nome desta configuração é originada a partir da razão entre o número de disjuntores e o número de consumidores. Cada um dos disjuntores pode ser ligado pelas chaves, para lembrar de seu símbolo aperte na lupinha. detalhes Em condições normais de operação, cada consumidor é pode ser alimentado por um dos transformadores da subestação e os transformadores, por sua vez, conectados por outros barramentos do sistema de transmissão.
