DIVISOR DE TENSÃO

SIMULADOR

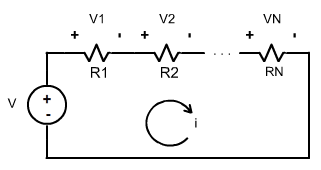

O cálculo das tensões é dado por:
Onde:

n = 1, 2, 3, ..., N

V é a tensão da fonte

Req é a resistência equivalente

Se você não se lembra como calcular a resistência equivalente use o simulador de Associação de Elementos Elétricos Lineares.

A potência dissipada em cada resistor:
A potência total no circuito:
A corrente no circuito é dada por:
Considerando n = 5, entre com o valor da fonte de tensão e o valores das resistências para calcular o divisor de tensão. Você não deve deixar caixinhas em branco.

V = V   R1 = Ω   R2 = Ω   R3 = Ω    R4 = Ω

R5 = Ω
