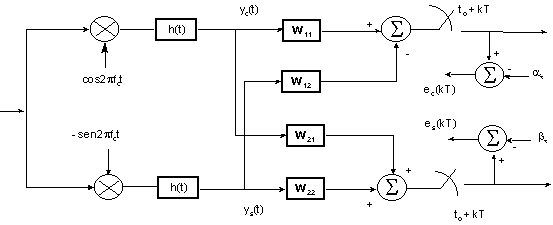

Pode-se mostrar que a equalização de sistemas com modulação de amplitude e fase é feita com a estrutura da Figura 27 onde aparecem 4 equalizadores representados pelos vetores W₁₁ , W₁₂ , W₂₁ e W₂₂ cujas componentes são os coeficientes dos equalizadores. Em geral

W₁₁ = W₂₂ e W₁₂ = W₂₁. Note-se que a existência dos equalizadores cruzados interligando as componentes em fase e em quadratura tem a finalidade de anular a interferência entre símbolos cruzada (ver expressão 40). A estrutura corresponde a uma equalização em banda básica. Alternativamente a equalização pode ser feita em FI.

Ajuste do Equalizador

As formas de ajuste do equalizador apresentadas para a equalização de um sistema PAM em banda básica podem ser estendidas também aos sistemas com modulação de amplitude em quadratura. Neste caso define-se um erro complexo


(102)

O erro médio quadrático no detetor será dado por


(103)

O algoritmo de ajuste para o critério do mínimo erro médio quadrático é dado por


(104)

Para o critério do mínimo erro absoluto tem-se,


(105)
