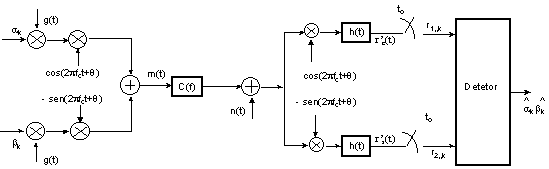

Figura 10 - Modelo geral de um sistema com modulação de amplitude em quadratura
O modelo geral a ser utilizado para analisar
um sistema de transmissão digital com modulação de
amplitude em quadratura é apresentado na Figura 10.
Figura 10 - Modelo geral de um sistema com modulação de amplitude em quadratura
Os sistemas com modulação
de amplitude e fase podem ser vistos como dois sistemas PAM,
cada um modulando uma das portadoras, ou seja
 |
(34)
|
onde mc(t) e ms(t)
são
sinais PAM definidos pela equação
(4) com {ak} substituído por {a
k} e {b k},
respectivamente, isto é
 |
(35)
|
O sinal transmitido é, portanto,
um sinal passa-faixa, e C(f) a função de transferência
de um canal passa-faixa. A hipótese de limitação de
faixa é estendida também ao ruído n(t) que, neste
caso, é um ruído com densidade espectral de potência
 |
(36)
|
onde W << 2fc .
As operações de modulação e demodulação são, em princípio, operações inversas e portando descartáveis quando se analisa a entrada e a saída do sistema de transmissão digital. Neste caso, a interferência entre símbolos será a interferência gerada nos dois sinais PAM e, sendo assim, pode ser analisada com base na seção anterior.
Podem, entretanto, ocorrer filtragens imperfeitas em alta frequência e, neste caso, deve ser considerada outra análise da interferência entre símbolos.
