Um sinal PAM é gerado com um pulso básico retangular de duração T e energia unitária e, em seguida, filtrado por um filtro RC, cuja resposta ao impulso é dada por
Deseja-se obter a nova forma do pulso básico p(t) e esboçar graficamente o sinal PAM antes e depois do filtro. Notando que um pulso retangular em[0,T] de energia unitária vale neste intervalo, tem-se

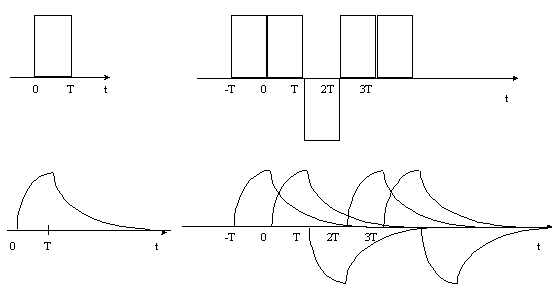

A Figura 3 mostra o pulso básico e o sinal
PAM
antes e depois da filtragem pelo filtro RC. Nota-se na figura que o pulso
básico passa a ter duração infinita após a
filtragem, havendo, portanto superposição entre os diversos
pulsos do sinal PAM.
Figura 3 - Ilustração
do Exemplo 1 - Pulso básico e sinal PAM antes e depois da filtragem
por um filtro RC
Um sinal PAM semelhante ao utilizado no exemplo anterior passa agora por um filtro cuja função de transferência é dada por
Neste caso, tomando-se por conveniência um pulso retangular de amplitude unitária em [0,T], tem-se
e assim,
e

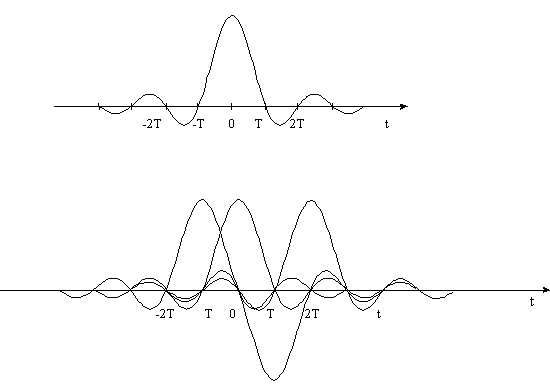

O pulso p(t) e o sinal PAM
resultante estão mostrados na Figura 4.
Figura 4 - Ilustração do Exemplo 2 - Pulso básico e sinal PAM correspondente
