As representações das três funções são:
impulse(t) é a função impulso unitário no tempo contínuo na origem, cuja representação será uma reta vertical de altura infinita (até a borda do gráfico).
step(t) é a função degrau unitário no tempo contínuo na origem, exatamente como foi apresentada.
ramp(t) é a função rampa unitária no tempo contínuo na origem, exatamente como foi apresentada.
As operações são:
Soma – representada por +
Subtração – representada por –
Produto de constante com função – representado por *
Produto de duas funções – representado por .*
Deslocamento no tempo de uma função – f(t - \tau); \tau \in \Re
Para criar uma nova função, y(t), combinam-se as três funções básicas através das operações, podendo-se usar constantes. Veja o exemplo a seguir, no qual são usados um degrau em t = 0 outro em t = 5 e a operação de subtração.
y(t) = u_{-1}(t) - u_{-1}(t - 5)
Na sintaxe proposta, ela é escrita:
y(t) =step(t) - step(t - 5)

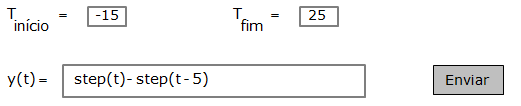

Sua submissão ao SciLab se daria através de:

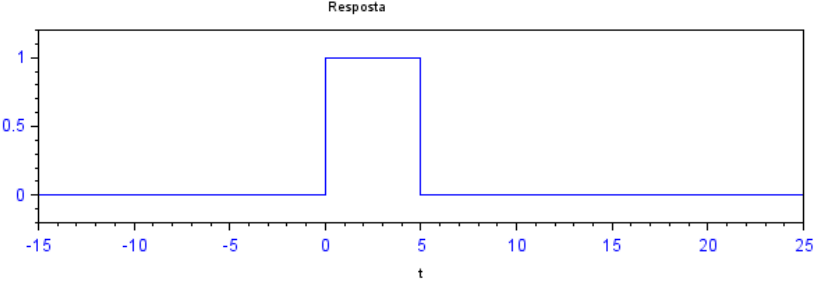

Submetida ao SciLab, sua resposta sob forma gráfica seria:
|
