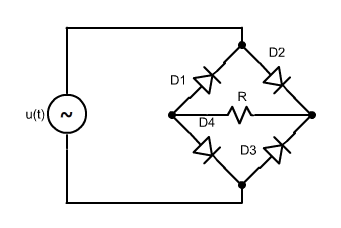

Considere-se o circuito a diodo, representado pelo esquemático que segue, no qual a fonte de tensão é alternada. Ele possui quatro diodos e um resistor.
Neste simulador, você deverá escolher um conjunto de parâmetros que serão digitados nas “caixinhas” a seguir.
