O receptor de um sistema PSK-M está mostrado
na Figura 13.

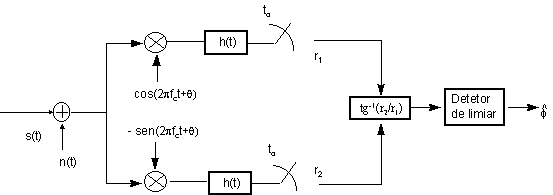

Figura 13 - Receptor de um sistema
PSK-M

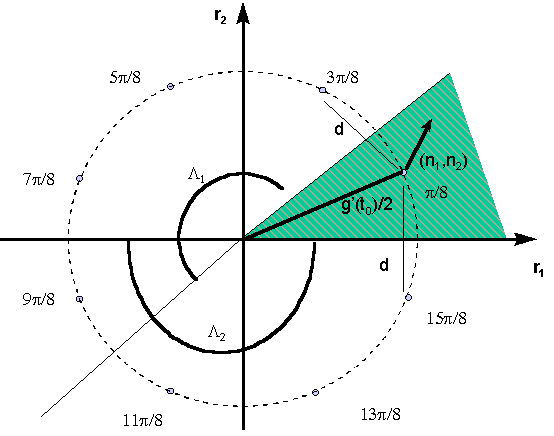

Figura 14 - Espaço de decisão no sistema PSK-M
Como se observa na Figura 14, a região de
decisão para o sistema PSK-M é genericamente um setor do
plano de ângulo 2p
/M. O cálculo da probabilidade de erro é bem mais complicado
neste caso em comparação com o sistema QAM retangular pois
o ruído na saída do operador tg-1 não é
mais Gaussiano e sua caracterização é mais difícil.
Porém uma boa aproximação pode ser obtida sem dificuldade
como se explica a seguir.. Considerando a uniformidade das regiões
de decisão e observando a Figura 14, pode-se escrever,
(34)
|
e, obviamente,
(35)
|
A primeira parcela em (35) é equivalente à
probabilidade de erro caso existissem apenas as fases p
/8 e
3p
/8. Da mesma forma, a segunda parcela corresponde à probabilidade
de erro se existissem apenas as fases p
/8 e -p /8. Estas
probabilidades são iguais e dadas por Q(d/2s
), de modo que, substituindo em (35), tem-se
(36)
|
onde d, por observação da Figura 14,
é dado por
(37)
|
A expressão acima, embora seja um limitante superior, é uma boa aproximação para a probabilidade de erro.
Filtro casado
Considerando filtro casado e usando e relacionando
d/s com a energia
média tem-se
(38)
|
