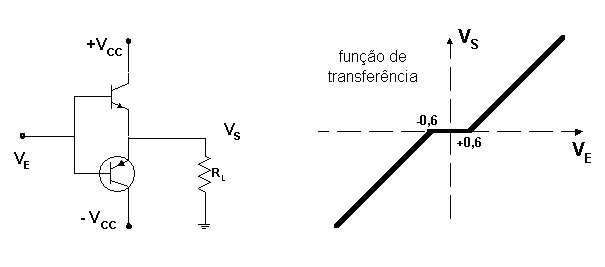

A figura 6.3 mostra a versão com fonte de alimentação simétrica, que dispensa o capacitor em série com a carga (normalmente eletrolítico de valor elevado). Os transistores são complementares – NPN / PNP – e devem ter parâmetros de mesmo valor (par casado).

Sem sinal aplicado ambos estão cortados. Se a amplitude do sinal de entrada ultrapassar a tensão de joelho da junção BE (cerca de 600mV), apenas um dos transistores conduzirá, conforme a polaridade do sinal. A tensão de saída segue a de entrada a menos da queda na junção BE.

A impedância de saída é muito baixa (aproximadamente ) e a tensão máxima na carga atinge   V_CC –V_CE[sat]   quando o transistor satura.

Figura 6.3

• Polarização:  I_CQ = 0          |V_CEQ|= V_CC

• Potência na carga – PS          Potência máxima  – P_Smax

[eq. 6.10]

• Potência fornecida pela fonte de alimentação:  P_CC

    Com saída máxima:


[eq. 6.11]

• Rendimento

    com saída máxima, o rendimento também é máximo:


[eq. 6.12]

• Potência dissipada nos transistores – P_D

Derivando-se esta equação em relação à tensão de saída VS[pico] , obtém-se a potência máxima dissipada nos transistores, informação necessária para o cálculo dos dissipadores (ver adiante em 6.5)

na condição de dissipação máxima o rendimento é de 50%.
