A figura 6.2 mostra 3 versões de amplificador classe A, que apresentam niveis distintos de eficiência e praticidade.

•  Versão EC – emissor comum com carga acoplada por capacitor. (fig. 6.2a)

        Para se obter máxima potência na carga é necessário que:

        1. a excursão do sinal de saída seja máxima


	[eq. 6.1]

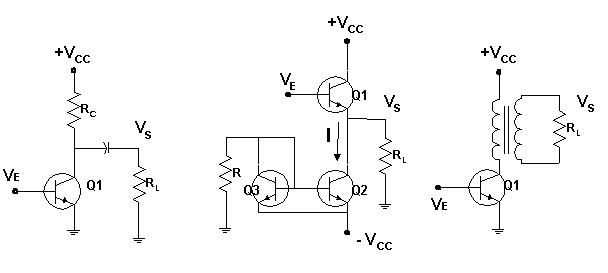

Figura 6.2a                                           Figura 6.2b                                         Figura 6.2c

        2. a impedância de saída do amplificador seja igual à da carga (teorema da máxima transferência de potência)

supondo                                                                     [eq. 6.2]

        Nestas condições:

• Potência máxima na carga:

[eq. 6.3]

• Potência fornecida pela fonte de alimentação - é constante pois o valor médio de I_C não varia com o sinal.

[eq. 6.4]

• Rendimento:

        Este valor, apesar de baixo, só é obtido com acentuada distorção. Verifica-se portanto que este circuito não tem utilidade prática.

• Versão CC – seguidor de emissor com carga acoplada diretamente: (fig. 6.2b)

      O circuito auxiliar formado por R-Q₃-Q₂ atua como fonte de corrente constante, sendo conhecido como “circuito espelho de corrente” (ver Sedra 6.4). Se as junções do diodo e base-emissor forem idênticas, a corrente de coletor será uma cópia  (espelho) da corrente no diodo, que pode ser ajustada via R. Esta condição pode ser facilmente obtida num circuito integrado.

  Como funciona:

        Com sinal aplicado na base de Q₁, a variação de corrente no emissor flue pela carga, pois a corrente em Q₂ é constante e V_CE1 excursiona entre +V_CC e – V_CC.

• Polarização:

• Potência máxima na carga:

[eq. 6.5]

• Potência fornecida pela fonte de alimentação - é constante pois o valor médio de I_C não varia com o sinal.

[eq. 6.6]

• Rendimento:

        O rendimento deste circuito é razoável mas sua grande vantagem está na possibilidade de ser fabricado como um circuito integrado para potências até 1W.

• Versão TRAFO – emissor comum com carga acoplada por transformador (fig. 6.2c)

                resistências dos enrolamentos primário e secundário são nulas, n=N_P/N_S=1.

• Polarização:

        Com  R_prim = 0  e  R_E <<                  V_CEQ = V_CC

        Para excursão máxima simétrica:                   I_CQ = V_CC/R_L  [n = 1]                                                     [eq. 6.7]

• Potência máxima na carga:

[eq. 6.8]

• Potência fornecida pela fonte de alimentação -  é constante pois o valor médio de I_C não varia com o sinal.

[eq. 6.9]

• Rendimento:

        Destes, é o mais eficiente mas também o mais volumoso, pesado e caro.
