O computador digital é usado para implementar uma equação do tipo:

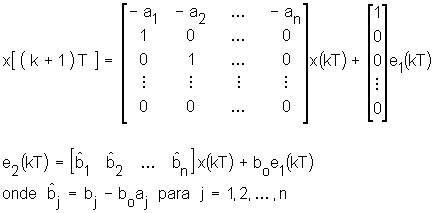

Uma representação por variáveis
de estado para esta equação a diferenças é
(PROGRAMAÇÃO DIRETA):
Com isto, pode-se proceder a análise
de um sistema de controle com computador.

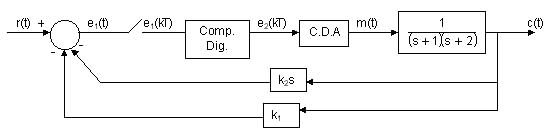

Exemplo:
|

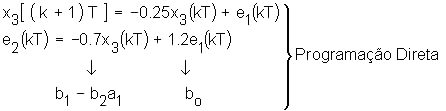

Equação de estado correspondente
( variáveis de estado x3 ) para o Computador Digital:

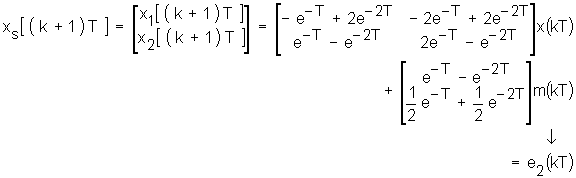

Para G(s):
Como m(t) é constante por partes:
Do diagrama:
Logo

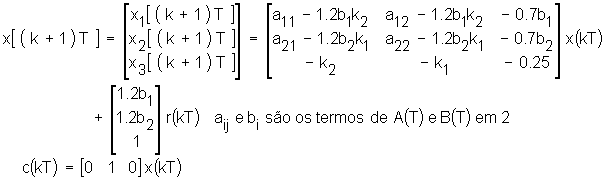

Juntando 1, 2 e 3, obtém-se a equação
para sistema global:
