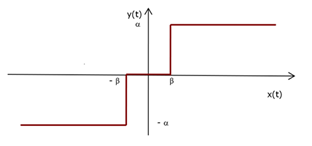

Os relés reais exibem zona morta, como mostrado no gráfico a seguir:



A expressão analítica que corresponde ao gráfico é:

y\left ( t \right )=\left\{\begin{matrix} -\alpha ;\, x\left ( t \right ) \textless{} -\beta \\ 0;\, -\beta \, \textless{} x\left ( t \right )\, \textless{} \, \beta \\\alpha;\, \beta \, \textless{}\, x\left ( t \right ) \end{matrix}\right.

Percebe-se que o valor será \alpha à direita de \beta e será - \alpha à esquerda de - \beta .

A simulação será executada tendo como função de entrada uma senóide, x(t)=A\, sen(\omega \, t) , onde \omega = 2 \pi f .

Devem ser escolhidos A , f e os tempos inicial e final da simulação.

A = , 0 \textless{} A \leq 10
   f = Hz, 0 \textless{} \omega \leq 50


Tempo \:inicial = s, \: \geq 0.

Tempo \:final = s, \: \leq 50.

Para o relé com zona morta, devem ser escolhidos os valores para a zona morta \beta e o valor fixo \alpha .

\alpha = 0 \: \textless{} \alpha \: \leq 5.

\beta = 0 \: \textless{} \: \beta \: \leq 10.
