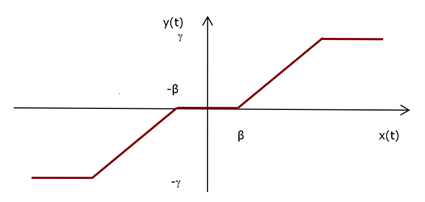

Os amplificadores reais exibem zona morta e saturação, i.e., a amplificação ocorre a partir de um certo valor da entrada e a partir de outro valor da entrada a saída tem valor fixo. É o caso do amplificador com zona morta e saturação, caracterizado pelo gráfico e pela relação analítica que seguem. Observe-se que o gráfico é linearizado por partes.



y(t)=\left\{\begin{matrix} 0;\, \left\| x(t)\right\| \textless{} \beta \\ \alpha \, x(t);\, \beta \, \textless{} \left\|x(t) \right\| \textless{} \gamma \\ \gamma ;\, \gamma \textless{} \left\|x(t\, \right\|\end{matrix}\right.

A simulação será executada tendo como função de entrada uma senóide, x(t)=A\, sen(\omega \, t) , onde \omega = 2 \pi f .

Devem ser escolhidos A , f e os tempos inicial e final da simulação.

A =    f =

Tempo \:inicial = s, \: \geq 0.

Tempo \:final = s, \: \leq 50.

Para o amplificador com zona morta e saturação, devem ser escolhidos os valores para a zona morta \beta e a saturação \gamma , e para a taxa de inclinação da reta, \alpha .

\alpha = 0 \: \textless{} \alpha \: \leq 5.

\beta = 0 \: \textless{} \: \beta \: \leq \gamma.

\gamma = 0 \: \textless{} \gamma \: \leq 9.
