Solução do Exemplo 1

Supondo o diodo ideal:

  • Quando vi ³ 0 o diodo conduz e a tensão de saida é uma réplica da tensão de entrada.
  • Quando vi < 0 o diodo não conduz e a tensão de saida é nula.

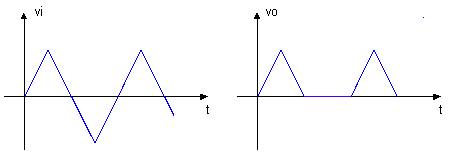

    •  Observar na forma de onda v0(t) que o ciclo negativo foi "cortado".


    Supondo o modelo simplificado do diodo, rd=0:

  • Quando vi ³ Vg ou Vlimiar (» 0.7V) o diodo conduz e a tensão de saida é uma réplica da tensão de entrada.
  • Quando vi < Vg ou Vlimiar (» 0.7V) o diodo não conduz (um aberto) e a tensão de saida é nula pois não existe fluxo de corrente através de RL
    •  Para a mesma forma de onda de entrada anterior a saiada v0(t) passa ser.

    Notar que v0(t) não começa mais do zero como no caso anterior. Porque?

    Supondo o modelo aproximado do diodo real, rd ¹ 0 :

  • Quando vi ³ Vg ou Vlimiar (» 0.7V) o diodo conduz e a tensão de saida é uma réplica da tensão de entrada. Nessas circunstâncias a tensão de saida é:
    •
    v0(t) = vi(t) [ RL / (rd + RL)]

  • Quando vi < Vg ou Vlimiar (» 0.7V) o diodo não conduz (um aberto) e a tensão de saida é nula pois não existe fluxo de corrente através de RL.

    •
