CIRCUITOS CON DIODOS

Rectificador de Onda Completa AC

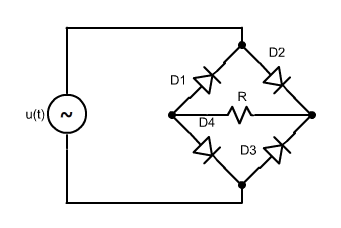

Considérese el circuito a diodo, representado por el esquemático siguiente, en el cual la fuente de tensión es alterna. El mismo posee cuatro diodos y una resistencia.



En este simulador, tendrás que escoger un conjunto de parámetros que serán digitados en las “cajas” siguientes.


Tensiõn de la fuente u(t) =  V      Resistencia R =  Ω

Frecuencia f =  Hz

Corriente de saturacción I_{S} =  A

Constante del diodo o coeficiente de emisión n =  adimensional y con valores entre 1 y 2

Tensión térmica V_{T} =  V

Tiempo de transicción t_{T} = s

Capacitancia de junción C_{j0} =  F

Coeficiente de unión m =  adimensional siendo 0.33 (linearly graded junction) ou 0.5 (abrupt junction)

Tensión de junción V_0 =

Someter al procesamiento presionando el botón “Enviar” y los resultados presentados serán:

▪ Tensión en el diodo: x_{1}(t)-x_{2}(t)

▪ Tensión en la resistencia: x_{2}(t)
