1) Seja o polinômio : 2s(s+2) + 4k(s+4) k> 0
Ele pode ser escrito como:
Obs: sistema estável " k > 0.

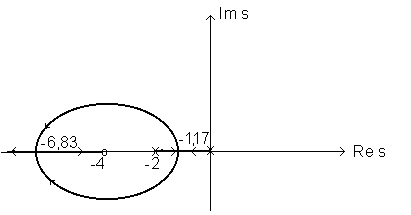

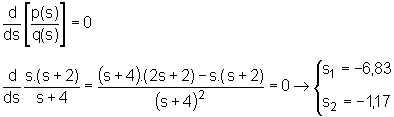

Os pontos (-1,17 ; 0) e (-6,83 ; 0 ) de partida e chegada no eixo real devem satisfazer a:
Em geral, a obtenção desses pontos de quebra não é recomendada, já que pode envolver cálculos complicados, o que é indesejável tratando-se do Lugar das Raízes ser um método essencialmente gráfico.
Sua localização exata não é
muito importante em situações de projeto de sistemas de controle.
2) p(s) + k.q(s) = s.(s+4).(s+2+2j).(s+2-2j)+2k.(s+1) k>0

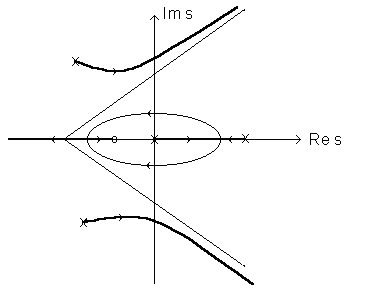

Número de ramos = 4
Número de assíntotas: 4 - 1 = 3
Ângulo das assíntotas: 60° , 180° , 300°
Ponto de partida das assíntotas:
Obs: à medida que K cresce, o sistema vai
se aproximando da região de instabilidade.

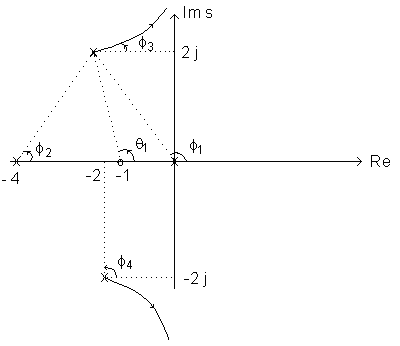

Ângulo de partida (chegada) de pólos (em zeros) complexos:
A condição angular tem que ser satisfeita para um ponto s0 muito próximo da raiz considerada:
Para -2+2j:
Se n = -1
Regra geral: O procedimento consiste em adicionar, de acordo com a condição angular, todos os ângulos dos vetores originados em todos os demais pólos e zeros, terminando no pólo em questão. Adiciona-se esta soma à 180° obtém-se a solução requerida.
3) Funções de transferência de malha aberta:

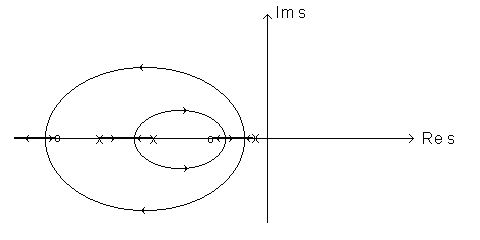

a)
Esta é uma configuração possível.
Vários outros formatos são possíveis, dependendo dos
valores específicos dos pólos e zeros.
c)
Estável para K1 < K < K2, desde que K1 < K2.
