A expressão geral dos sinais é
dada por
(39)
|
onde g(t) é um pulso de freqüências
baixas e {wi}
é um conjunto de freqüências altas e qi
é uma fase qualquer. Em geral nos sistemas FSK os sinais são
ortogonais e para que esta condição seja atendida, pelo menos
aproximadamente, a separação entre as frequências deve
ser maior do que um determinado valor. Se g(t) for um pulso retangular
de duração T é possível obter ortogonalidade
com separação de frequência
(40)
|
A energia média dos sinais será,
(41)
|
Nas Figuras 15 e 16 estão mostrados
os esquemas do transmissor e do receptor coerente de um sistema FSK binário.
Para desempenho ótimo o filtro h(t) deve ser um filtro casado ao
pulso g(t), ou seja, h(t) = Kg(t0-t). Neste caso e considerando
os sinais ortogonais, a probabilidade de erro pode ser calculada através
da equação que define a Probabilidade
de Erro em Função da Energia Média para sinais
ortogonais, ou seja,
(42)
|

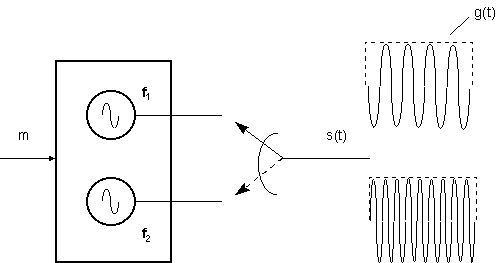

Figura 15 - Modulador FSK binário

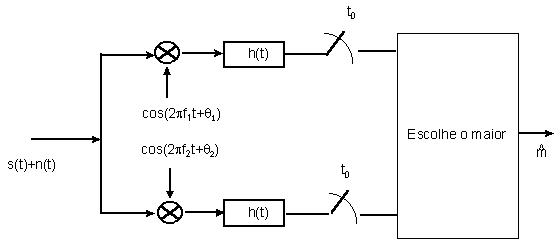

Figura 16 - Receptor coerente para o sistema FSK com demoduladores síncronos
Para M2 a probabilidade de erro não
tem solução analítica exata. Neste caso pode ser usada
a aproximação
(43)
|
