O sistema QAM-4 ou equivalentemente, PSK-4 é
a forma mais comum de modulação digital. Os esquemas de modulação

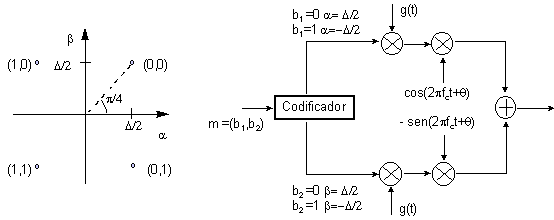

e demodulação estão mostrados nas Figuras 10 e 11.
Note-se que a regra de decisão no detetor da Figura 11 corresponde
a associar cada quadrante do espaço (r1,r2)
a uma das mensagens, de acordo com a constelação original
representada na Figura 10.

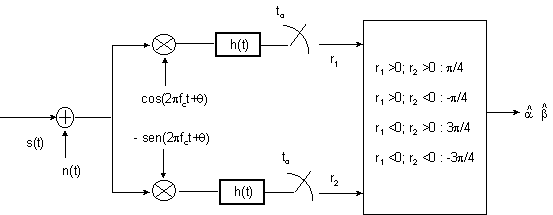

Figura 11 - Receptor coerente para os sistemas QAM-4 ou PSK-4
A expressão da probabilidade de erro em sistemas
QAM-4 ou PSK-4 pode ser determinada com o auxílio da Figura 12 onde
está representada a situação em que é transmitida
a fase p /4. A probabilidade
de acerto neste caso é a probabilidade de que as amostras de ruído
não levem a amostra total a cruzar a fronteira da região
associada à fase p
/4 - o primeiro quadrante. Esta probabilidade pode ser escrita como
(24)
|

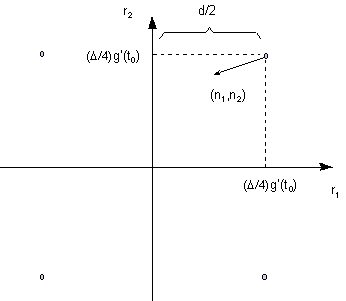

Figura 12 - Espaço de decisão do sistema PSK-4
Pela simetria do problema pode-se concluir que o
mesmo resultado pode ser obtido para as 4 possíveis mensagens. Tem-se
então
(25)
|
No caso do filtro casado ,
g’(t0) = Eg e s
2 = (N0/4)Eg . Levando em conta que a
energia média dos sinais transmitidos Es é igual
a (D 2/4)Eg
chega-se à seguinte expressão para a probabilidade
de erro do receptor ótimo de um sistema QAM-4 ou PSK-4 :
(26)
|
