O resistor é um elemento de circuitos com dois terminais e cuja relação entre tensão e corrente é dada pela lei de Ohm. A unidade de medida da resitência de um resistor é o ohm (W). O resistor é representado simbolicamente por R.

As relações entre corrente e tensão neste elemento são apresentadas no quadro Relações entre Tensão e Corrente, a seguir.

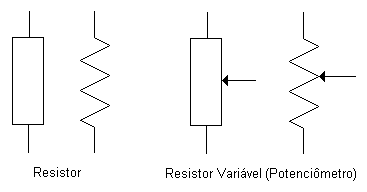

A figura 1contém os símbolos que representam o resistor.
	Figura 1

Na especificação de um resistor devem ser especificados o valor da resitência (W), a potência, a tolerância e o material de fabricação. O material mais comum para fabricação de resistência é o de carvão.

Relações entre Tensão e Corrente

O capacitor é um elemento de circuitos com dois terminais e cuja tensão em seus terminais é dada pela carga nele contida dividida pela capacitância. A unidade de medida da capacitância é o farad (F). O capacitor é representado simbolicamente por C.

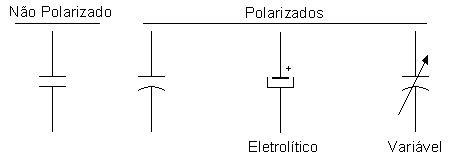

A figura 2 apresenta os símbolos usados para representar o capacitor.
	Figura 2

Na especificação de um capacitor devem ser fornecidos o valor da capacitância (F), a tensão e o material do capacitor.

Domínio do Tempo	e(t) = 1/C.i.dt	i(t) = C.de(t)/dt
Domínio da Frequência	E(s) = (1/Cs).I(s)	I(s) =Cs.E(s)

O indutor é um elemento de circuitos com dois terminais e cuja tensão em seus terminais é dada pela variação da corrente na unidade de tempo dividida pela indutância. A unidade de medida da indutância é o henry (H). O indutor é representado simbolicamente por L.


A figura 3 apresenta os símbolos utilizados para representar o indutor.
	Figura 3

Na especificação de um indutor devem ser fornecidos o valor da indutância (H) e a
corrente.


Domínio do Tempo	e(t) = L.di(t)/dt	i(t) = 1/L.edt
Domínio da Frequência	E(s) = Ls.I(s)	I(s) =(1/Ls).E(s)
